技术规格
性能指标
| 距离精度 | 20 米处 50 µm（10 米处 20 µm） |
| 扫描视场 | 360° × 270° |
| 测量范围 | 0.2–100 米 |
大尺寸物体，既要范围，也要精度
飞机机身、大型设备、建筑结构这类物体，三维建模和尺寸检测要同时满足两点：一次架站覆盖大范围，并在整个范围内保持高精度。

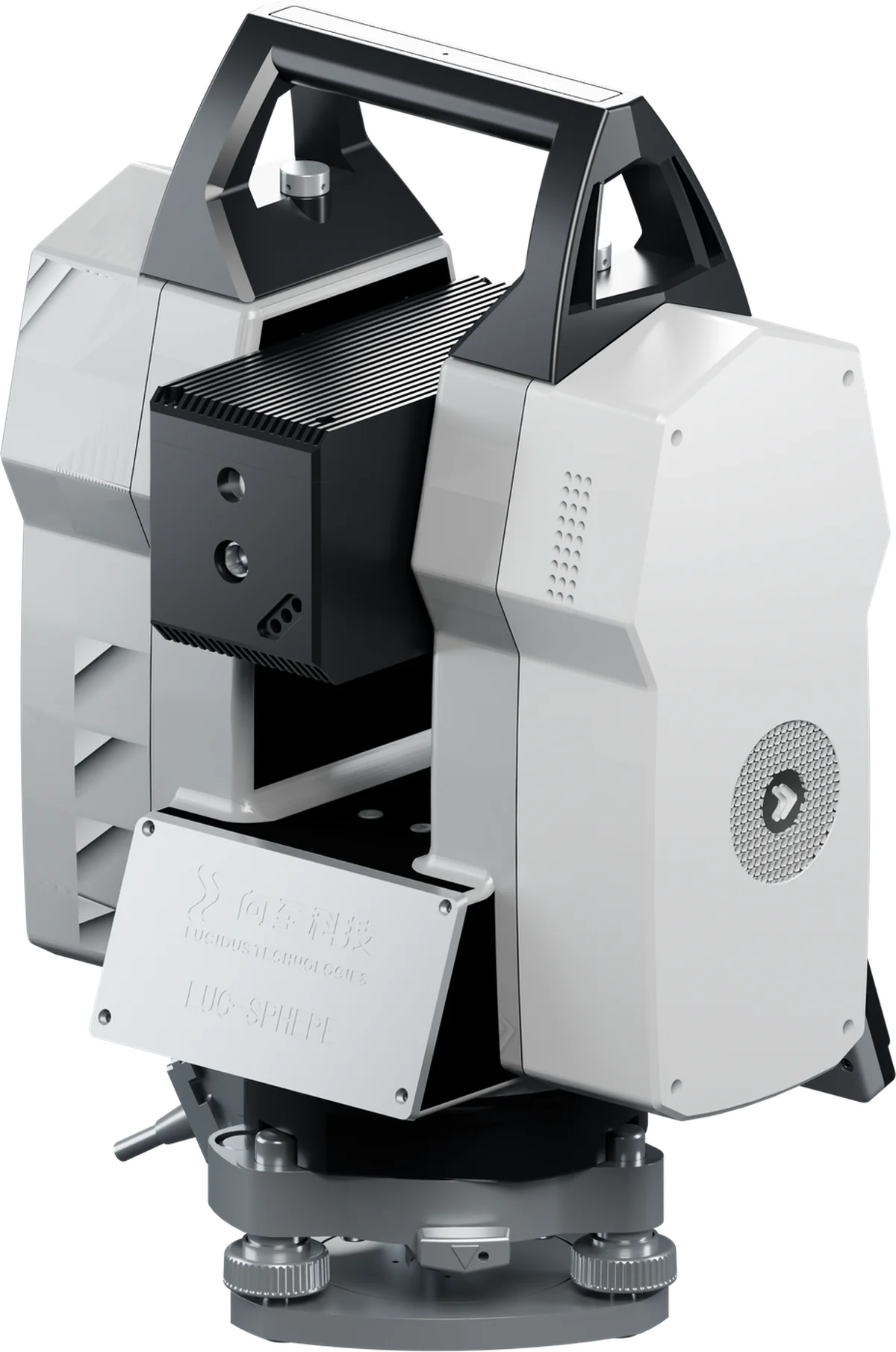

LUC-SPHERE 是一台全景激光扫描设备。主要工作范围在 20 米以内，20 米处距离精度为 50 µm，10 米处为 20 µm。测量范围最远 100 米。
规格
面向大尺寸精密测量与三维建模的全景激光扫描设备，兼顾大范围覆盖与高空间精度。
| 测量范围 | 扫描视场 | 帧率 |
|---|---|---|
| 0.2–100 m | 360° × 270° | 5 kHz |
测量与扫描性能
| 项目 | 规格 |
|---|---|
| 测量范围 | 0.2–100 m |
| 10 m 处距离精度 | 20 µm |
| 20 m 处距离精度 | 50 µm |
| 帧率 | 5 kHz |
| 扫描视场 | 360° × 270° |
| 角分辨率 | ≤ 1″ |
| 测角方式 | 绝对编码 |
| 测角精度 | 0.5″ |
| 最小显示 | 0.1″ |
| 补偿方式 | 双轴光电补偿器 |
| 补偿范围 | ≥ ±3′ |
| 环境光抗扰 | ≥ 100,000 lux |
物理规格
| 项目 | 规格 |
|---|---|
| 尺寸（宽 × 高 × 深） | 266 × 390.7 × 211.6 mm |
| 质量 | ≤ 10 kg |
| 功耗 | ≤ 40 W |
| 工作电压 | 12–48 V DC |
| 接口 | RJ45 |
| 激光波长 | 1550 nm |
| 激光安全等级 | Class 1 |
距离精度分别对应所标注的测量距离。角度单位：1″ 为 1 角秒，1′ 为 1 角分。
应用方向
结构建模：大型结构件与建筑的三维建模。
尺寸校准：大尺寸工件与工装的尺寸校准。
大型设备检测：大型设备的形位与尺寸检测。
产品文档
以下文档可应要求提供。
| 文档 | 格式 |
|---|---|
| 产品规格简表（中文、英文） |
